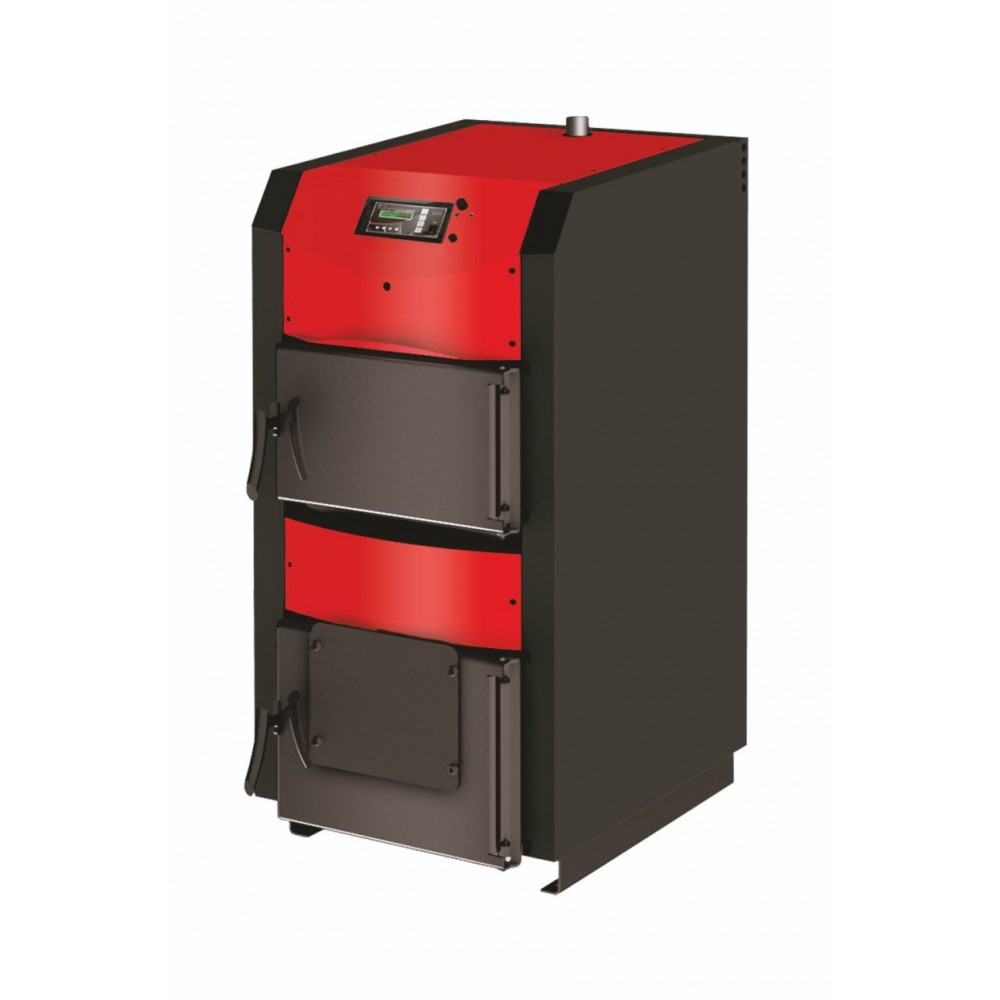

Brændefyr / Brændekedel BURNiT NWB PRIME 20, 20 kW

Stålkedel med intelligent elektronisk styreenhed og elektrisk blæser til tvungen lufttilførsel. Fastbrændselskedler NWB PRIME spænder i nominel effekt fra 20 til 110 kW for at tilfredsstille varmekravene til mellemstore til store rum. De er konstrueret til afbrænding af fast brændsel - træ, træbriketter klasse B og kul, og giver mulighed for montering af pille-, olie- eller gasfyrede brændere.

Fremstille

Kedelhuset er fremstillet af højkvalitetsstål med 5 mm tykkelse til forbrændingskammeret og 3 mm tykkelse til vandkappen. Forbrændingskammeret har en stor varmevekslende overflade og lav kammerimpedans. Stor brændkammerdør sikrer nem indlæsning af selv store stykker træ.

Controller ST-81

ST–81 temperaturregulator er beregnet til styring af centralvarmekedler. Den styrer vandcirkulationspumpen, varmtvandspumpen til boligen og ventilatoren. Fire valgfri driftstilstande for pumperne: husopvarmning, kedelprioritet, parallelpumper, sommertilstand. Regulatorens kabinet er designet til at blive monteret på kedelinstallationen. Dens funktioner er baseret på data fra sensorer. Den elektroniske styreenhed regulerer forbrændingsprocessen med blæseren, baseret på det anvendte brændstof og skorstenstrækket, hvilket giver mulighed for en bred vifte af drift.

Effektivitet

For at øge varmeudvekslingen er brændkammerets overflade ribbet og designet til en tre-pass røggasstrøm. Kappen omslutter brændkammeret fuldstændigt for maksimal udnyttelse af varmen. Kedlens krop er isoleret fra de ydre forhold af 50 mm tyk højtemperaturbestandig uld.

Sikkerhedsanordninger

For en sikker og pålidelig drift af kedlen er der installeret en række sikkerhedsanordninger

- Aftagelig metallisk askerist beskytter varmevekslerrørene og kammerbunden mod flammen

- Overtryksventil 3 bar inkl. i leveringssættet

- Sikkerhedsvarmeevakuator: En ledningsfyldt ledning med ledningsvand passerer gennem den øverste del af kedellegemet. I tilfælde af overophedning udløses den af ​​en termostatventil (medfølger ikke) for at evakuere varmen fra kedlen.

Brændstof

Centralvarmekedlen kan fungere med naturligt ubehandlet træ, men også med kul og komprimeret fast brændsel som briketter. Maksimal længde af træstammerne er mellem 330 mm og 500 mm afhængig af model. Brændstoffugtighed skal være 20 % eller lavere.

For at bruge brændstoffets maksimale kalorieindhold skal træstammerne tørres i længere tid. Høje fugtniveauer reducerer kalorieindholdet og kedlens udgangseffekt.

Alsidighed

Denne serie af kedler er fremstillet til afbrænding af fast brændsel, med mulighed for tilpasning til en anden slags brændsel. Dette er muligt ved at montere et pille-, gas- eller oliefyr på den nederste døråbning. En flange er også nødvendig for at montere brænderen (valgfrit).

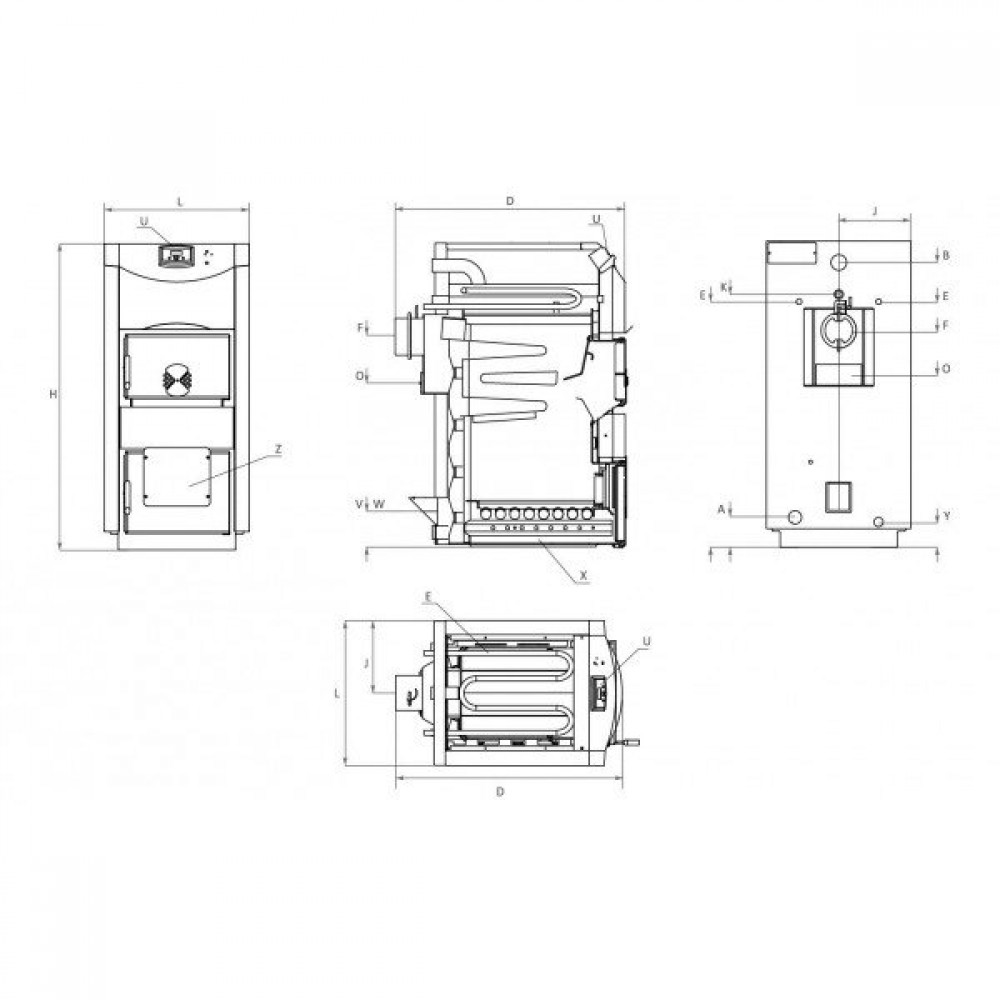

Skematisk over hovedegenskaberne ved en NWB PRIME trækedel

 Legende:

1. Kontrolenhed
2. Hus
3. Højeffektiv varmeisolering
4. Sikkerhedsvarmeevakuator
5. Tre-pass røggasstrøm
6. Kappe
7. Forbrændingskammer
8. Metalaskerist
9. Aske- og sodbeholder
10. Brænderflange (valgfrit)
11. Aftræk
12. Lufttilførselsventilator
13. Luftindtagsklap

Dette apparat overholder EN 303-5.
