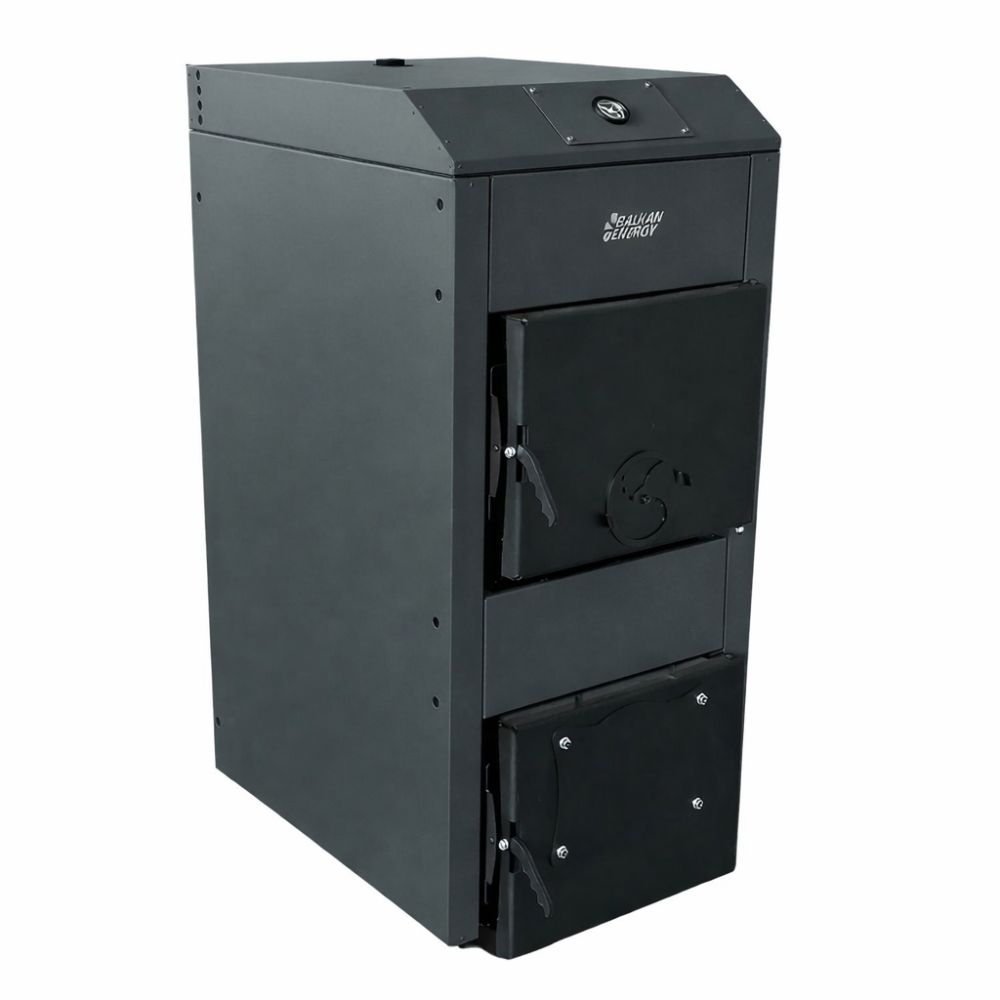

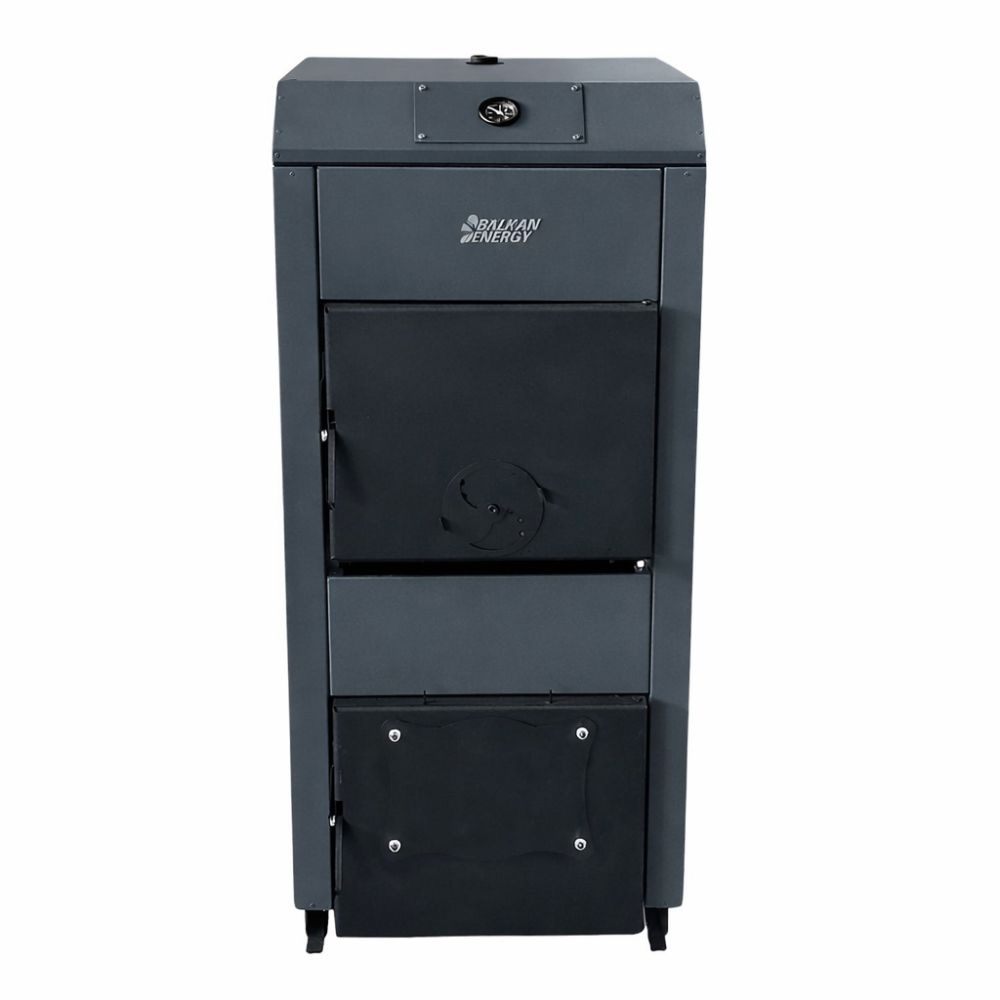

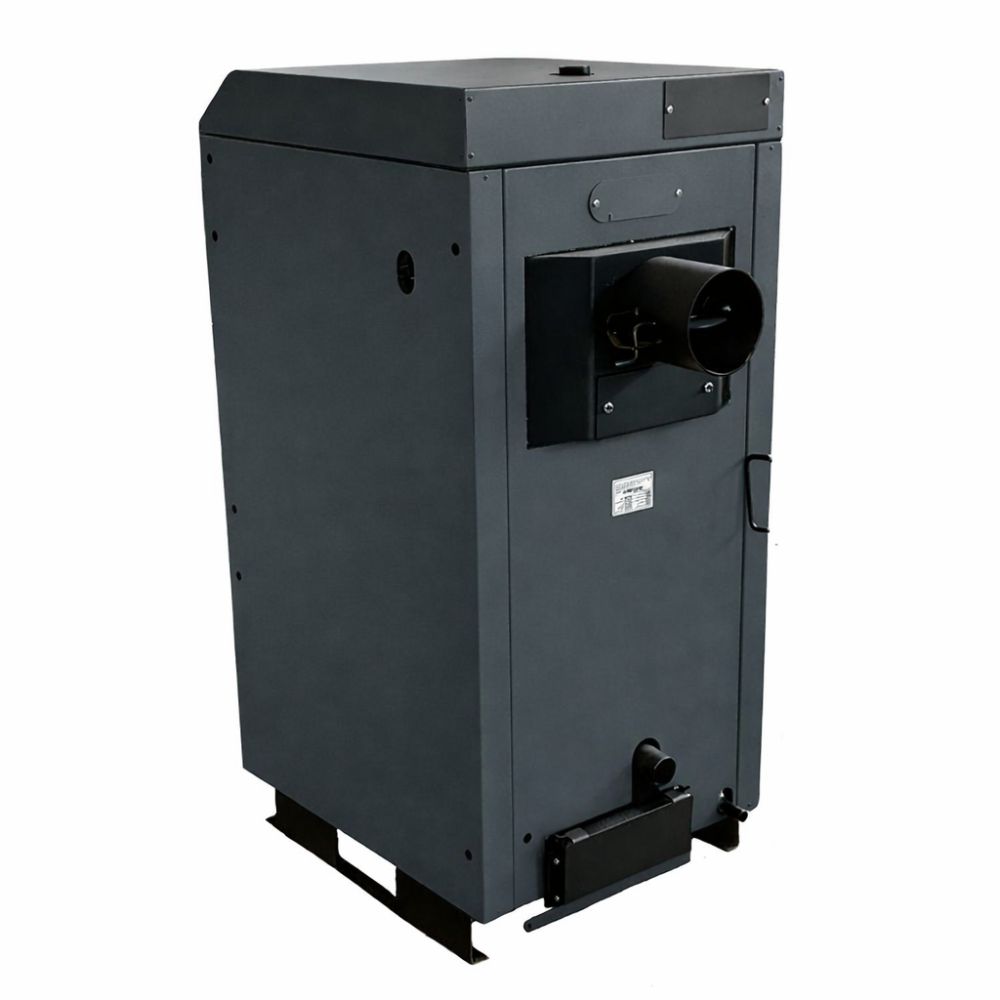

Brændefyr / Brændekedel Balkan Energy 40, 40kW

Produktfunktioner:

Konstruktion:

- Kedelhuset er lavet af 5 mm tykt stål af høj kvalitet.
- Det har et stort forbrændingskammer med en stor varmevekslingsflade og lav impedans for mere effektivt træk.
- En stor dør muliggør nem ilægning af store stykker træ.

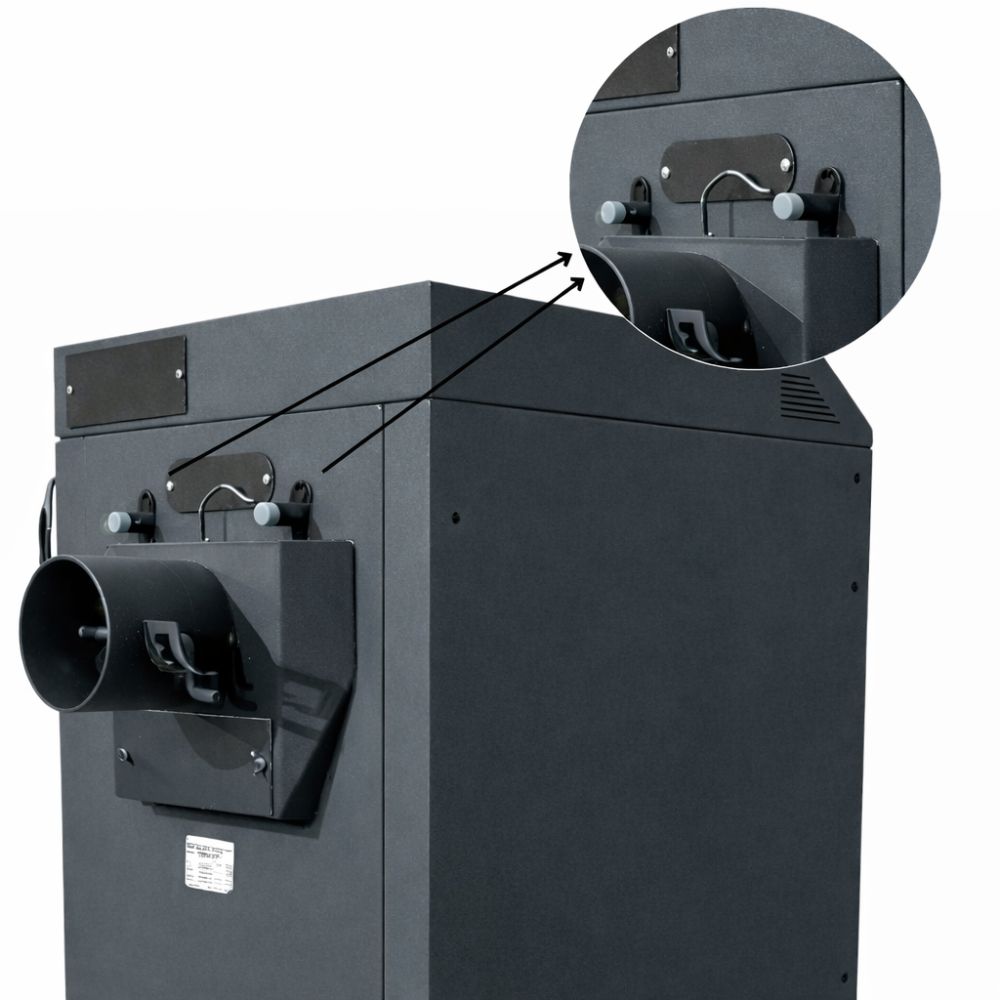

Effektivitet:

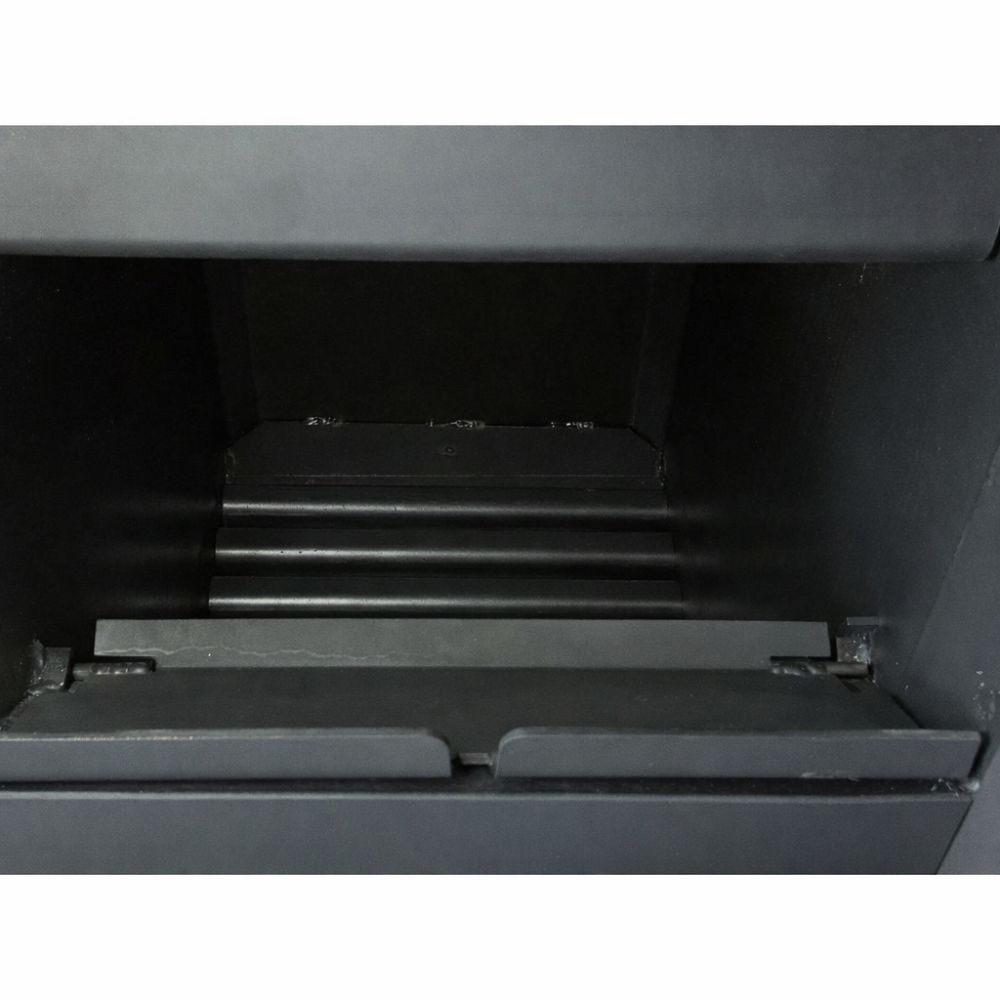

- Forbrændingskammeret er ribbet og designet med en tredobbelt røgkanal for at maksimere varmeudvekslingen.
- Den tredje røgkanal har rør med stor diameter for effektivt at kontrollere røggasstrømmen, med turbulatorer til at regulere hastigheden af ​​de udgående røggasser og optimere effektiviteten.
- Forbrændingskammeret er fuldstændigt omsluttet af en kappe for at forbedre varmeudvekslingseffektiviteten.
- Kedlen er udvendigt isoleret med tæt keramisk stenuld, designet til at modstå høje temperaturer.
- En termostatisk trækregulator justerer automatisk lufttilførslen til forbrænding ved at åbne eller lukke en klap på bunddøren baseret på kedlens temperatur.

Yderligere funktioner:

- Et ribbet forbrændingskammer og en tredobbelt udstødningskanal forbedrer varmeudvekslingen.
- Den sidste udstødningskanal bruger rør med stor diameter og kan tilføje turbulatorer for at justere udstødningsgashastigheden.

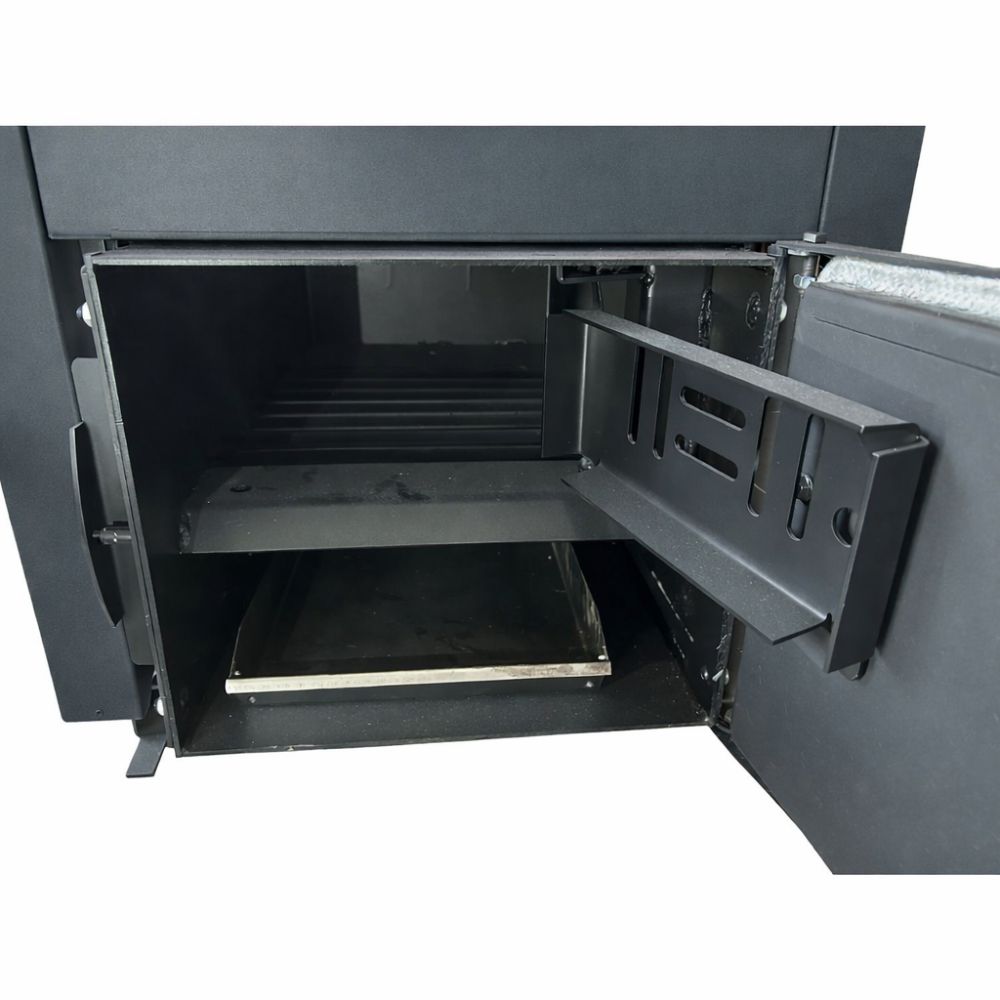

- Den nederste dør er designet til at rumme en pillebrænder med en valgfri halsflange.

Sikkerhedsfunktioner:

For at sikre sikker og pålidelig drift kræves der flere sikkerhedskomponenter:
- En mekanisk termostat til brændefyret (trækregulator).
- En 3-bar trykaflastningsventil (inkluderet med produktet).
- Køleplade: På bagsiden og toppen af ​​kedlen skal en køleplade (rørformet struktur med stor overflade) tilsluttes vandforsyningsnettet via en termoventil med fjernføler (IKKE inkluderet). I tilfælde af overophedning frigives vand til kølepladen, hvorved kedelvarmen afledes til miljøet.

Certificeringer:

Dette produkt overholder EN 303-5 standarderne og er CE-certificeret.

Dele af kedlen - ordning

1 - Forbrændingskammer
2 - Brændstofpåfyldningsdør
3 - Askerensningsdør
4 - Trykventilator (til kedler med ventilator)
5 - ST-81 zPID-styring (til kedler med ventilator)

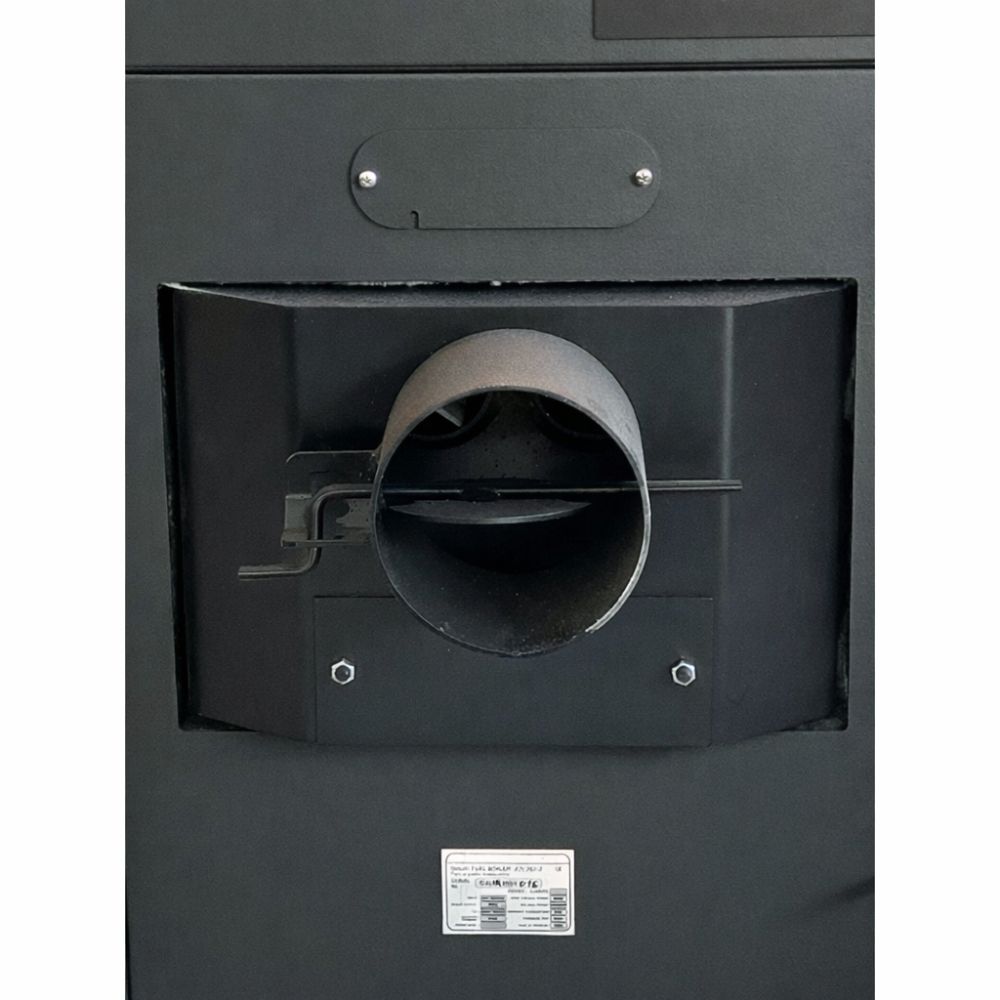

6 - Skorsten
7 - Ventil til regulering af træk i skorstenen
8 - Inspektionshul til skorstensrensning
9 - Følertermometer (til kedler uden ventilator)
10 - Nødspole
11 - Ventil til sekundærluft
12 - Lufttilførselsventil (til kedler uden ventilator)
13 - Mekanisk temperaturregulator (til kedler uden ventilator)
14 - Kabeldåsedæksel
15 - Inspektionsdæksel til sensorer
16 - Vandtilførselsarmatur G 1½“
17 - Vandafløbsarmatur
G 1½“ 18 - Tilslutning til påfyldning og tømning af kedlen
19 - Dæksel til brændermonteringshul
20 - Sikkerhedsluge til asken
21 - Dør til sikring af skorstenen
22 - Øvre sikkerhedsdør
23 - Askebæger
24 - Luftfordeler
25 - Sikring
26 - Kedelsikkerhedstermostat – STB

Eksempelordninger for tilslutning af en kedel til forskellige typer varmeinstallationer
