Brændefyr / Brændekedel Balkan Energy P30, 30kW

En fastbrændselskedel lavet af stål med en intelligent controller og elektrisk blæser til tryksat og justerbar lufttilførsel. Balkan Energy P-serien af ​​kedler til fast brændsel dækker et område fra 30 til 100 kW, hvilket opfylder opvarmningsbehovet i mellemstore til store installationer. Disse kedler er designet til afbrænding af fast brændsel og giver også mulighed for at installere en pillebrænder.

Produktegenskaber

Konstruktion:

• Kedelhuset er lavet af højkvalitets, 5 mm tykt stål.

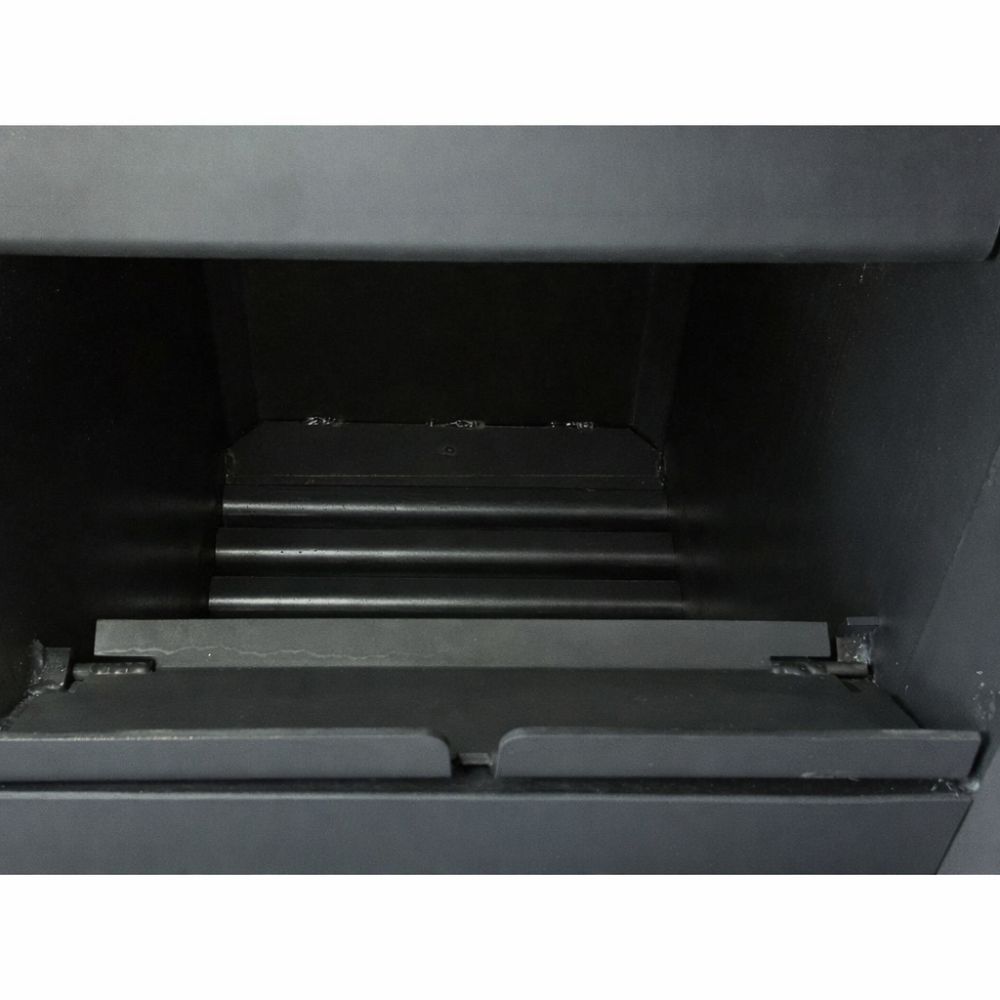

• Den har et stort forbrændingskammer med en bred varmevekslerflade og lav modstand for mere effektivt træk.

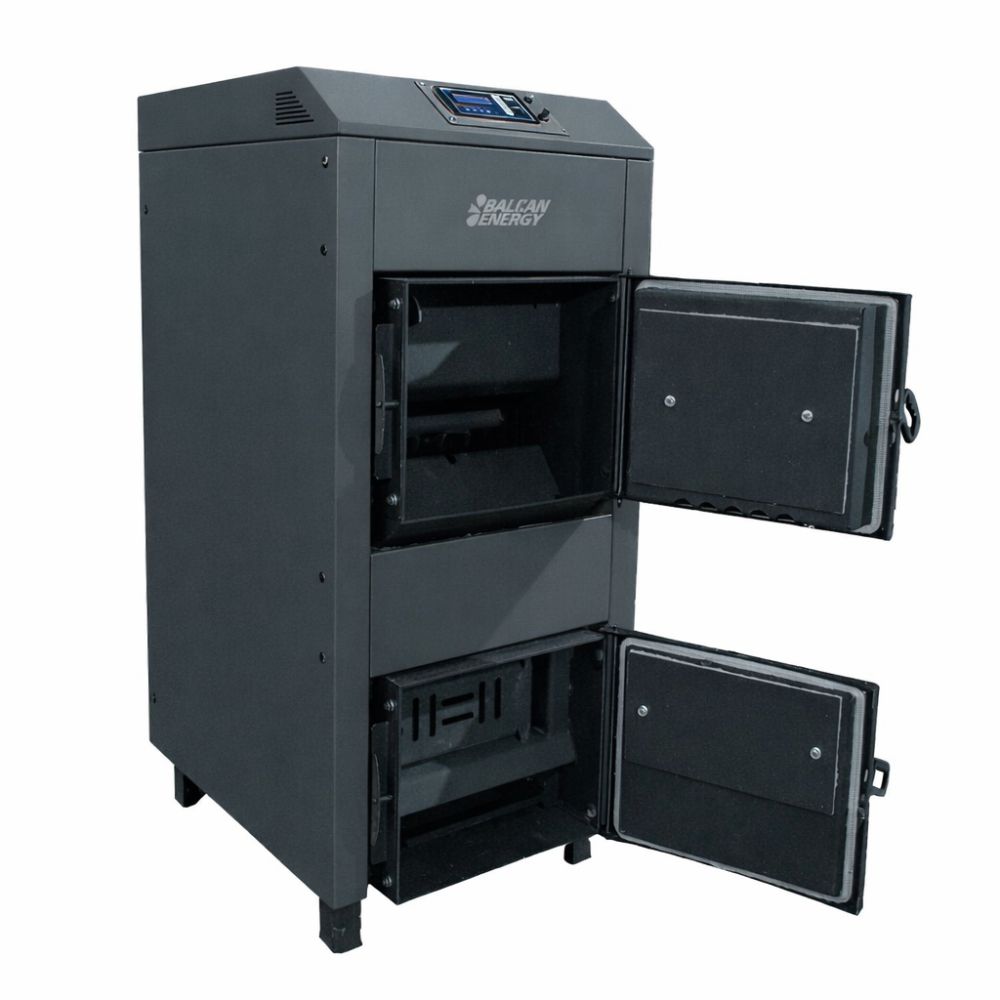

• En stor dør gør det nemt at læsse store træstykker.

Effektivitet:

• Forbrændingskammeret er ribbet for at øge varmevekslingsoverfladen og er designet med en tredobbelt udstødningsvej for at maksimere varmeudvekslingen.

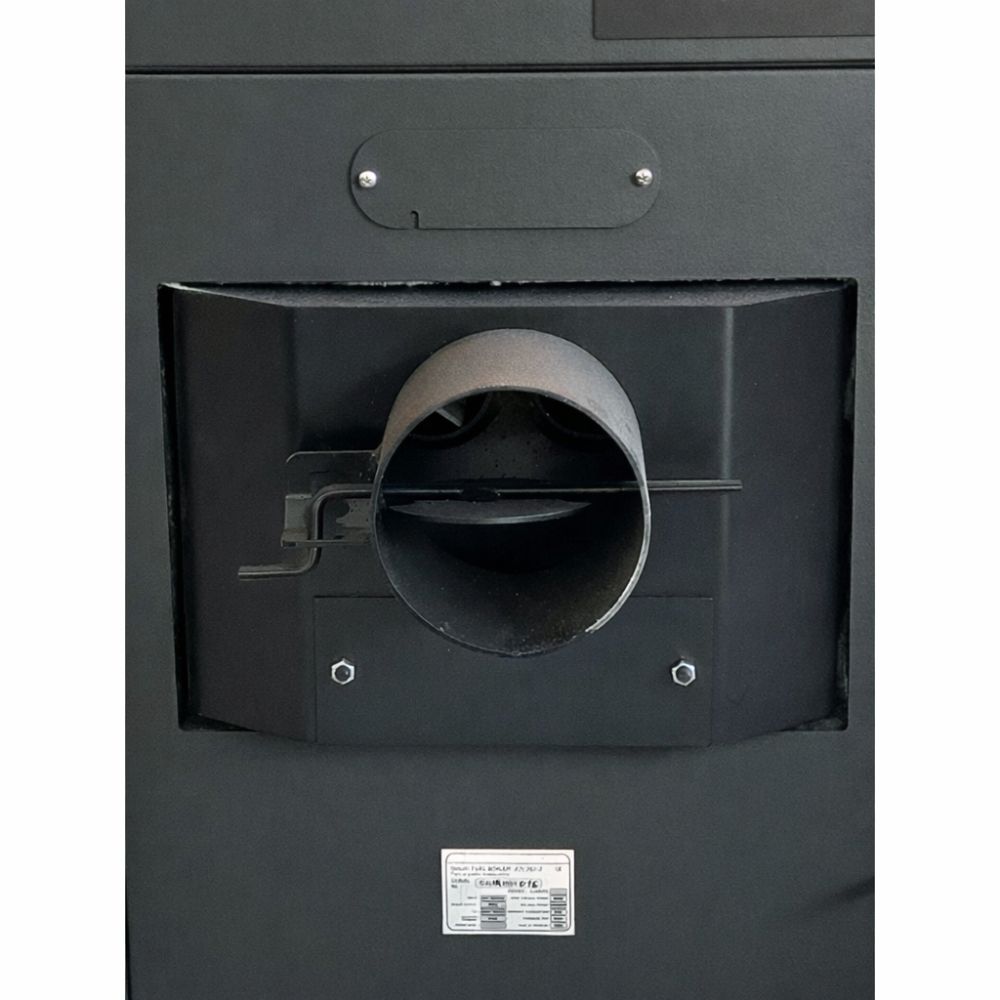

• Den tredje udstødningsvej er lavet med rør med stor diameter for effektivt at kontrollere strømmen af ​​udstødningsgasser. Det inkluderer turbiner til at justere udstødningsgasstrømningshastigheden og optimere forbrændingen.
• Forbrændingskammeret er fuldt omgivet af vandkappen for forbedret varmevekslingseffektivitet.
• Kedlen er udvendigt isoleret med tæt keramisk uld, designet til at modstå høje temperaturer.

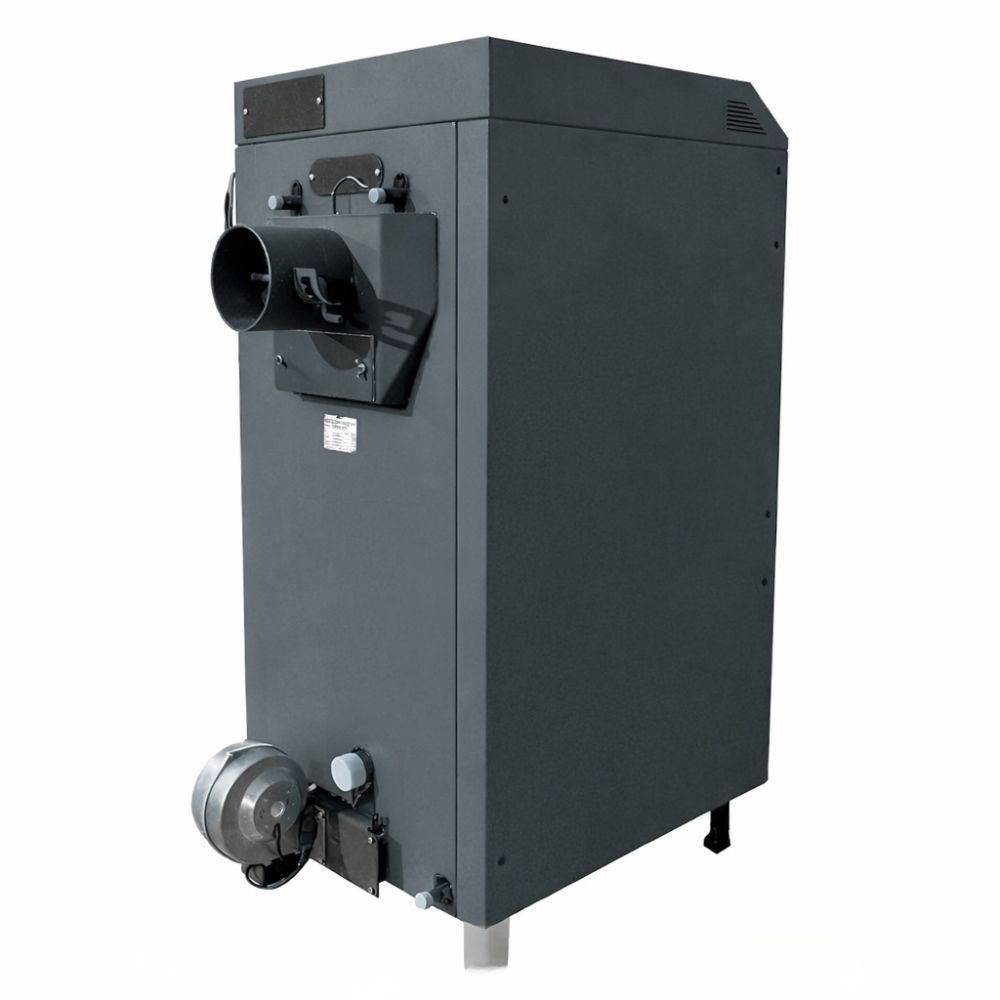

• Lufttilførslen reguleres af en blæser af høj kvalitet, der er placeret bag på kedlen. En elektronisk regulator måler vandtemperaturen i toppen og bunden af ​​kedlen, samt røggasudløbstemperaturen og justerer automatisk lufttilførslen for at optimere forbrændingen og maksimere brændstoføkonomien baseret på systemets behov.
• Systemet kan tilsluttes en indendørstermostat.

Yderligere funktioner:

• Ribbet forbrændingskammer for øget varmevekslingsoverflade.
• Tredobbelt udstødningsvej for optimal ydeevne.
• Den tredje vej bruger rør med stor diameter med turbiner til at justere udstødningsgasstrømningshastigheden.

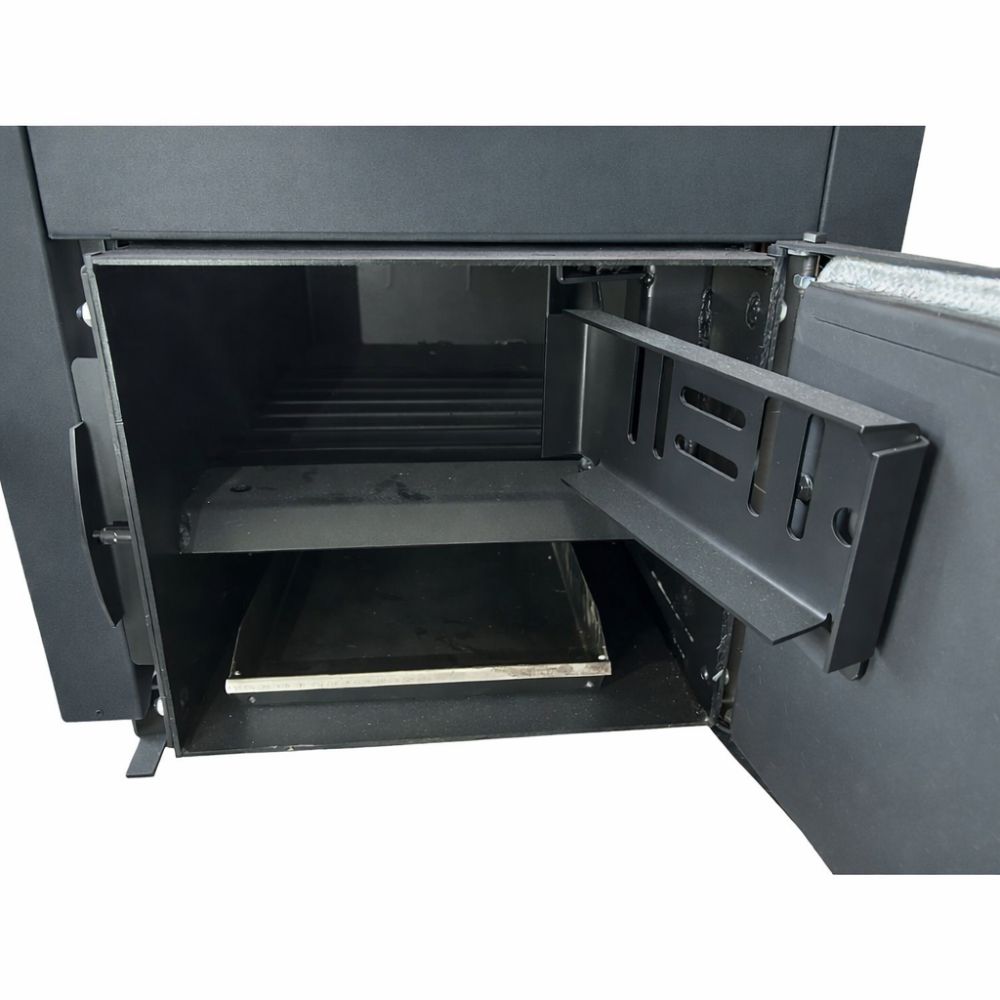

• Den nederste låge kan rumme en pillebrænder med en valgfri halsflange.


ST-81 zPID Opladning Trækedel Controller


Controller funktioner:

• Ventilatorstyring med trin 1 fra 0 til 100.
• Styring af centralvarmecirkulationspumpen.
• Styring af varmtvandspumpen til boligen.
• Rumtermostattilslutning for forbedret temperaturregulering.
• zPID-software til automatisk luftindtagsjustering, optimering af forbrænding og brændstoføkonomi.

Controller udstyr:

• LCD-skærm til visning af aflæsninger.
• To temperaturfølere til vand i den øvre og nedre del af kedelkroppen (CH temperaturfølere)
• En varmtvandsføler til boligen (HCW-føler)
• En røgtemperaturføler.
• Højtemperaturbeskyttelse med termisk overbelastningsrelæ.
• Betjeningspanelet er lavet af materialer, der er modstandsdygtige over for både høje og lave temperaturer.

Funktionsprincip:

ST–81 zPID intelligent temperaturregulator er designet til at regulere driften af ​​fastbrændsels centralvarmekedler. Den styrer centralvarmepumpen, varmtvandspumpen til boligen og ventilatoren. Der er fire driftstilstande:

• Hjemmeopvarmning
• Kedel prioritet
• Parallelle cirkulationspumper
• Sommertilstand

Regulatoren måler røggas- og vandtemperaturer i den øvre og nedre del af kedlen og bruger zPID-funktionen til automatisk at justere luftindtaget, hvilket optimerer forbrændingen for maksimal ydeevne og brændstoføkonomi.


Sikkerhedsfunktioner:

For at sikre sikker og pålidelig drift er kedlen udstyret med forskellige sikkerhedsmekanismer:

• 3 bar overtryksventil (medfølger)
• Køleplade: På bagsiden og toppen af ​​kedlen skal en køleplade (rørformet struktur med stor overflade) tilsluttes vandforsyningsnettet via en termoventil med fjernføler (IKKE inkluderet). I tilfælde af overophedning frigives vand til kølepladen, hvorved kedelvarmen afledes til miljøet.
• STB termostat, der afbryder strømforsyningen i tilfælde af overophedning.
• Et elektronisk styresystem, der lukker for lufttilførslen til forbrændingskammeret i tilfælde af overophedning.
• Automatisk afbrydelse af lufttilførslen i tilfælde af strømsvigt.

Enheden overholder EN 303-5 standarderne CE-certificering.

Dele af kedlen - skema

1 - Brændkammer
2 - Brændstofpåfyldningsdør
3 - Askerensningslåge
4 - Trykventilator (til kedler med blæser)
5 - ST-81 zPID styring (til kedler med blæser)
6 - Skorsten
7 - Ventil til regulering af træk i skorstenen
8 - Inspektionshul til skorstensrensning
9 - Følertermometer (til kedler uden blæser)
10 - Nødspole
11 - Ventil til sekundærluft
12 - Lufttilførselsventil (til kedler uden blæser)
13 - Mekanisk temperaturregulator (til kedler uden blæser)
14 - Kabelstikdåse
15 - Inspektionsdæksel til sensorer
16 - G 1½“ Vandtilførselsfitting
17 - G 1½“ Vandudløbsfitting
18 - G ½“ Tilslutning til påfyldning og aftapning af kedlen
19 - Brændermonteringshulsdæksel
20 - Sikkerhedsluge til asken
21 - Dør til sikring af skorstenen
22 - Øvre sikkerhedsdør
23 - Askebæger
24 - Luftfordeler
25 - Sikring
26 - Kedelsikkerhedstermostat – STB

Eksempelskemaer til tilslutning af en kedel til forskellige typer varmeinstallationer
