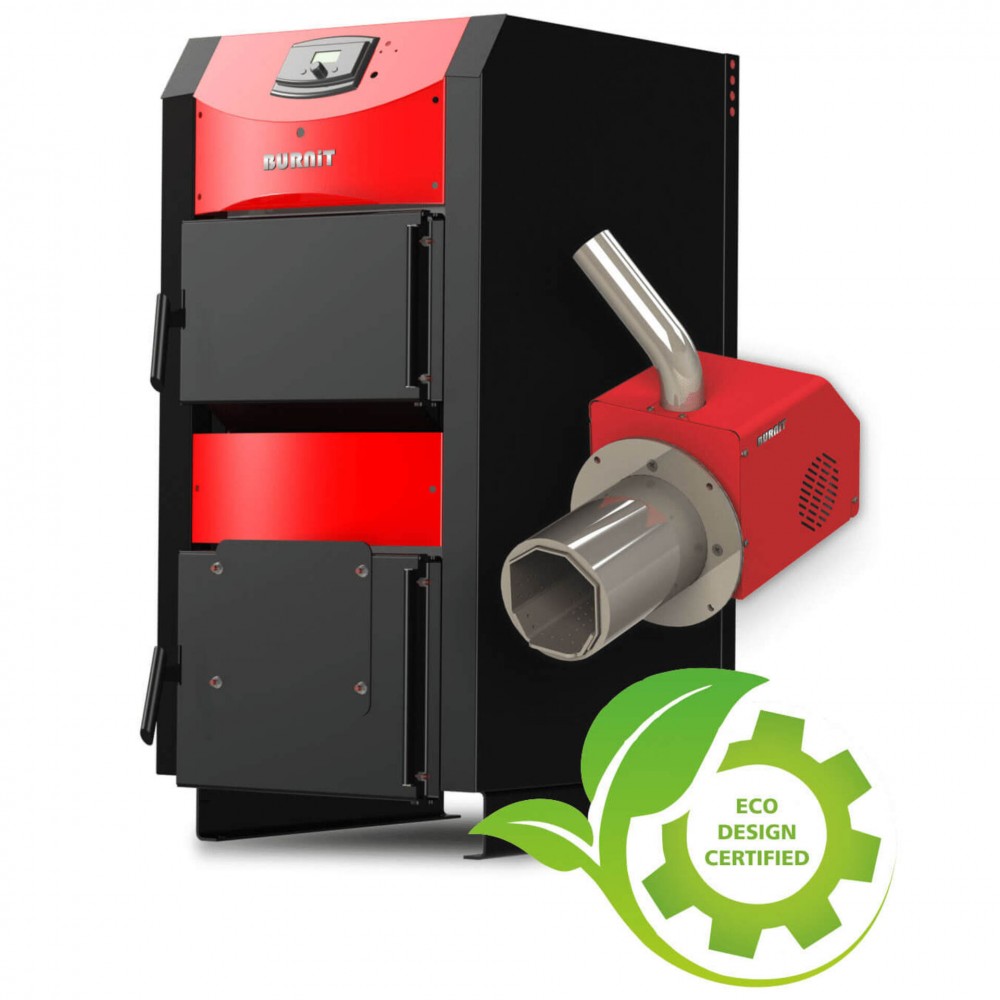

Pillefyr BURNiT WBS AC Pellet 50 Active 70 - Pell 70, 65kW

Sæt af stålkedel WBS med formonteret pillebrænder og brændstoftilførsel. Område i nominel effekt fra 20 til 90 kW for at tilfredsstille varmekravene til mellemstore til store rum ved at bruge de miljøvenlige brændselstræpiller. WBS Active kedlen er tilpasset til pillefyring, og kan sammen med PELL pillefyret nå meget høje effektivitetsniveauer.

Produktegenskaber

• Klar til brug sæt. Inkluderer WBS Active-kedel, pillebrænder BURNiT PELL, snegl med indføringsskakt og monteringssæt
• Kedlen er specielt tilpasset til afbrænding af piller med ekstra elementer som turbulatorer og øvre beskyttelsesdør
• Mikroprocessorcontroller, der fungerer:

1. • Pilletilførsel og automatisk tænding;
   • Selvrensning af brænderen;
   • Styring af centralvarmepumpen (cirkulationspumpe);
   • Styring af varmtvandspumpe til boligen (VV-pumpe);
   • Styring via termostat;
   • Styring af buffertankens temperatur

• Temperaturføler til overvågning af kedeltemperaturen
• Temperaturføler til vandvarmer
• Til temperaturfølere til buffertank
• Pillebrænder med indbygget:
  • Fotosensor til overvågning af flammeintensitet;
  • Indvendig snegl;
  • Indføringsskakt med 360 ^o  rotation
  • Tør kontaktløs modstandssvarmer til pilletænding;
  • Lufttilførselsventilator, trinreguleret

Sikkerhedsanordninger

For en sikker og pålidelig drift af kedlen er der installeret en række sikkerhedsanordninger

• Bøjet indføringsskakt for at forhindre tilbageslag i brændstofbeholderen
• Termostatisk beskyttelse (80 ^o C)
• El-uafhængig hukommelse af brænderen. I tilfælde af strømafbrydelse gemmes alle indstillinger i pillebrænderens hukommelse.
• Sikring 10A
• Sikkerhedsvarmeevakuator - en lednings-fyldt ledning med vand passerer gennem den øverste del af kedellegemet. I tilfælde af overophedning udløses den af ​​en termostatventil (medfølger ikke) for at evakuere varmen fra kedlen.
• Trykaflastningsventil 3bar

Skematisk over hovedtræk ved en WBS Active pillefyr

Legende:

1. Kedel WBS Active
2. Pillebrænder Pell, fleksibel tilslutning, automatisk pilletilførselssnegl;
3. Pillebrændstofbeholder FH 500 -  (medfølger ikke)
4. Øvre spærreribbe / turbulator/
5. Nedre spærreribbe /turbulator/
6. Øvre beskyttelsesdør ;
7. Åbning af brænderflangedæksel på nederste kedeldør
8. Monteringssæt - til at forbinde brænder Pell til kedlen
