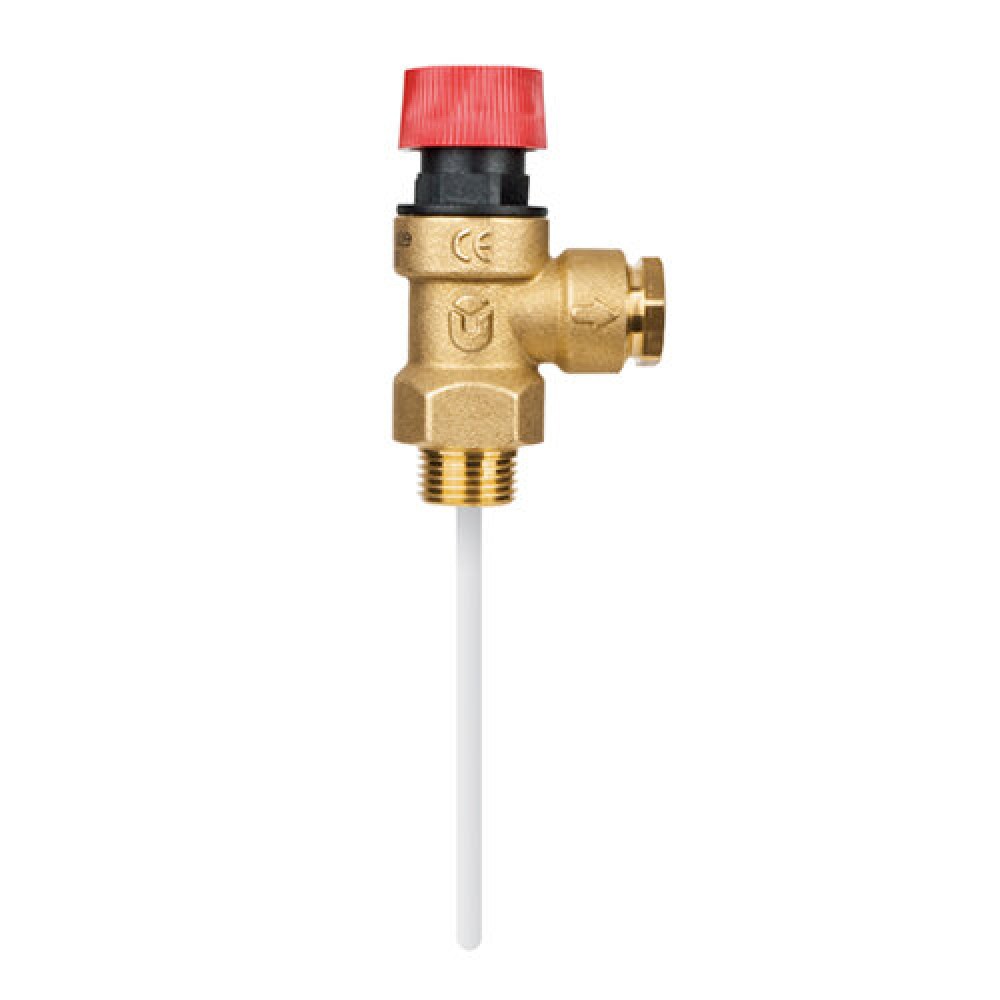

Dobbeltfunktion sikkerhedsventil temperatur og tryk, størrelse ⌀18 x 1/2"

Funktion:

TP dobbeltfunktions aflastningsventilen kontrollerer og begrænser temperaturen og trykket af det varme vand, der er indeholdt i et husholdningsvarmer og forhindrer det i at kunne nå temperaturer på over 100°C med dannelse af damp. Når indstillingerne er nået, udleder ventilen en tilstrækkelig mængde vand til atmosfæren, således at temperaturen og trykket vender tilbage inden for systemets driftsgrænser. Denne særlige serie af ventiler er certificeret som værende i overensstemmelse med ydeevnekravene i den europæiske standard EN 1490 (for indstillinger på 4 - 7 - 10 bar).

Betjening:

Ventilen åbner udløbet, når indstillingerne for:

• Temperatur: Termostatblandingen inde i temperaturføleren nedsænket i varmtvandsbeholderen udvider sig, når temperaturen stiger. Denne udvidelse får en trykstift til at bevæge sig og virke på obturatoren, der åbner ventilen. Ventilen er indstillet til at åbne ved temperaturer over 90°C.
• Tryk: obturatoren, modsat af en indstillet fjeder, hæver sig, når trykindstillingen nås og åbner udløbet helt. Trykindstillingen vælges i henhold til det maksimalt tilladte tryk i systemet. Når temperaturen og trykket falder, sker den modsatte handling, hvor ventilen efterfølgende genlukker inden for de indstillede tolerancer.

CERTIFIKATION:

CE-mærke TP: dobbeltfunktions sikkerhedsventiler overholder de væsentlige sikkerhedskrav i direktiv 97/23/EF vedrørende trykbærende udstyr (også kaldet PED). De er derfor klassificeret som kategori IV og er udstyret med CE-mærket.

*PRODUKTCERTIFIKATION I OVERENSSTEMMELSE MED EUROPÆISK STANDARD
EN 1490:*

Europæisk standard EN 1490: 2000, med titlen "Bygningsventiler - Kombinerede temperatur- og trykaflastningsventiler - Tests og krav", beskriver de konstruktions- og ydeevnespecifikationer, som TP-aflastningsventiler skal have.
